檢測內容：

攝像頭平面度檢測

檢測設備：

鐳爍光電激光3D輪廓傳感器LS-A80007

主要性能指標：X方向測量范圍0~7mm，Z方向范圍0~5mm，精度±3μm，重復精度1μm。

檢測原理：

利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，投射到成像矩陣上，經計算得到傳感器到被測量表面的距離（Z軸）和沿著激光線的位置信息（X軸），移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。

測量方法：

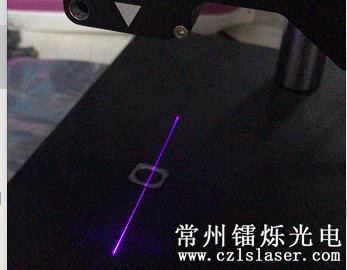

1.將攝像頭置于輪廓儀下方

下圖為示意圖：

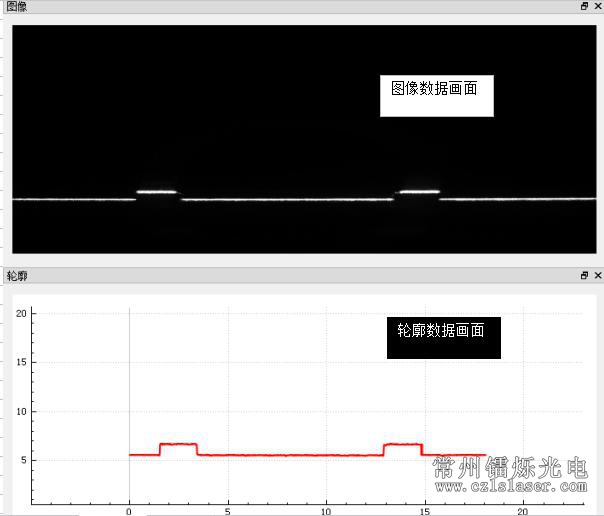

2. 輪廓儀取像

3. 分別捕捉攝像頭待測區域，如下圖兩個區域的最高點和最低點，做差值可得到平面度，根據設定的標準進行比較輸出OK或者NG信號

4.移動攝像頭，取多個不同截面進行取像并計算

測量效率：

輪廓儀約20幀/s，測量每個攝像頭約1~3S
